以下是7S管理咨詢公司總結出的設備目視化管理標示方法，供大家參考。

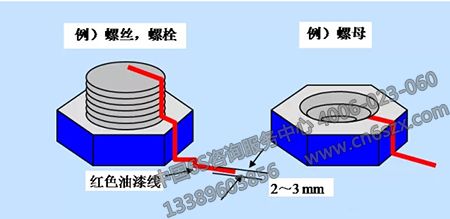

1、目視化管理—螺栓螺母松緊狀態標示方法

1.1 目的：能夠了解螺栓、螺母的松緊狀態，預防設備事故發生。

1.2 對象：風機、馬達、泵等旋轉振動體的螺母(地腳螺釘)、螺栓的旋轉部位做標示(劃紅)。

1.3 標準

（1）、需要做標示的螺栓螺母：

A、螺栓、螺母的松脫，引起使用部件的脫落破損；

B、螺栓、螺母的松脫，引起機械振動，導致加工不良；

C、螺栓、螺母的松脫，引起容納物泄露，導致安全問題及污染環境。

（2）、標示（劃線）、順序：

A、清除螺栓、螺母及周圍的灰塵油污；

B、鎖緊螺栓、螺母至緊固狀態；

C、劃線；

D、當線被破壞或顏色看不清再按A、B、C順序進行劃線涂色。

（3）、劃線方法：

A、使用紅色油漆來標示；

B、標示線的寬度為2-3mm，具體寬度根據螺栓、螺母大小而定。

1.4 標示方法示范

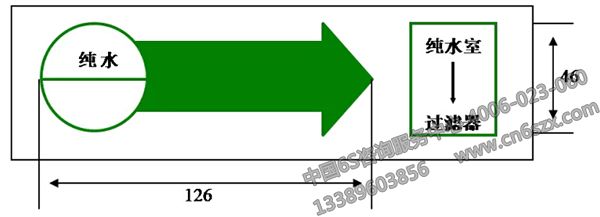

2、目視化管理—排管流向標示方法

2.1 目的：使排管的流體名，流動方向，壓力等能夠可視化。

2.2 對象：公司所有管道。

2.3 標準

（1）、依據高壓氣體通用標準，一切排管上涂漆；

（2）、排管流向標示（工廠可建統一標準）、：

AIR：白色      冷凍水：藍色     消防栓：紅色

純水、地下水、冷卻水、自來水：深綠色              O2:藍色

N2：棕紅色     H2：粉紅色     廢水：黑色

柴油、煤氣：黃色

宿舍用高溫水、STEAM、凝結水、工業用高溫水：乳白色

（3）、規格（工廠可建統一標準）、：

大：橫168mm×豎62mm

中：橫126mm×豎46mm

?。簷M84mm×豎31mm

2.4 標示方法示例

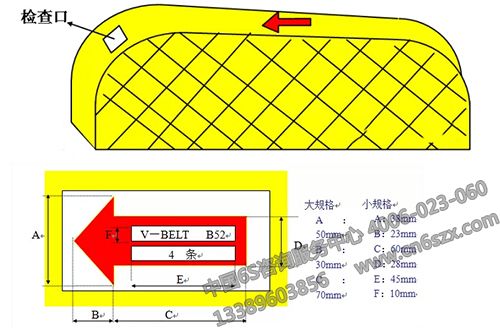

3、目視化管理—旋轉體旋轉方向標示方法

3.1 目的：在旋轉裝置的罩子上標示旋轉方向、部件名、數量、來提高驅動裝置維修時的維修效率。

3.2 對象：V型皮帶、鏈條、聯接器、其他。

3.3 標準

（1）、以橫寫為原則；

（2）、字使用黑色油漆標示；

（3）、附著在安全罩的前面及聯接器罩的側面；

（4）、皮帶主動輪的上端要有檢查口；

（5）、標示方法：

標簽上端標明：V型皮帶，鏈條，聯接器等的規格；

標簽下端標明：皮帶根數；

（6）、標簽名冊作不干膠，規格以標示方法為基準(按大、小區分)；

（7）、顏色：

底色：黃色

箭頭顏色：紅色

記錄欄顏色：白色

3.4 標示方法示范

4、目視化管理—電機旋轉方向標示方法

4.1 目的：標示電機的旋轉方向，防止修理之后的反轉，追求安全性。

4.2 對象：馬達類、齒輪等。

4.3 標準

（1）、把馬達旋轉方向附著在防護罩上顯眼的地方；

（2）、不干膠標簽應附著在罩子的上端，正面；

（3）、標簽顏色：紅色；

（4）、標簽規格：

A型：￠300, ￠200, ￠100圓弧型；

B型：橫100mm×豎25mm

4.4 標示方法示范

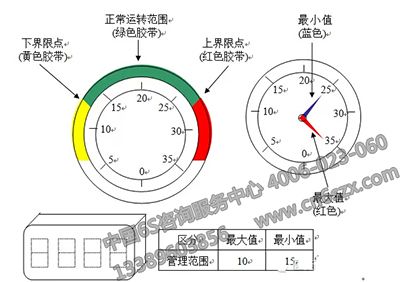

5、目視化管理—計量器界限范圍標示方法

5.1 目的：任何人看計量器的指針都能立即判斷設備狀態正常與否，有利于發現異常及時處理。

5.2 對象：電流表、電壓表、壓力表、溫度計、油量計、真空表等。

5.3 標準

（1）、Digital Gauge用Tag標示最大值，最小值之后附著上。

（2）、大范圍計量器以中央為中心，箭頭符號的樣子進行標示，標示管理范圍時用顏色來區分，最大值：紅色，最小值：藍色；

（3）、    小范圍計量器以扇形標示，標示方法：

A、正常范圍貼附綠色熒光膠帶；

B、需要采取對策的指針的最大值(上限值)用紅色熒光紙貼示；

C、需要采取對策的指針的最小值(下限值)用黃色熒光紙貼示；

D、可以開啟的計量器原則上是把膠帶直接貼在里面刻度板上，根據情況也可把膠帶貼在玻璃外面;

E、把做了標示的計量器列出清單進行管理，清單上要有指針正常范圍的值；

F、計量器要接受定期的校正檢查。

5.4 標示方法示范

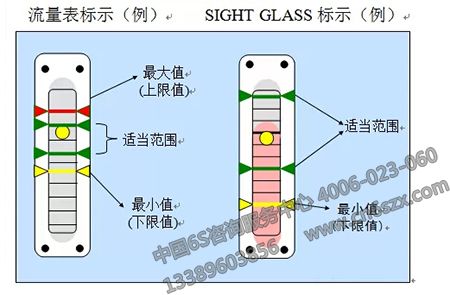

6、目視化管理流量表界限標示方法

6.1 目的：明確標示管理界限，易于判斷計量器的狀態正常與否。

6.2 對象：空氣流量表、氣體流量表、水流量表、儲油罐、其他。

6.3 標準

（1）、在儲油罐及各種流量表上做使用界限標示；

（2）、膠貼標示顏色區分如下：

正常范圍(補油點)：綠色；

上限(最大值)：紅色；

下限(最小值)：黃色；

（3）、把流量及其最大值、最小值、正常值(補油點)做成清單進行管理。

6.4 標示方法示范

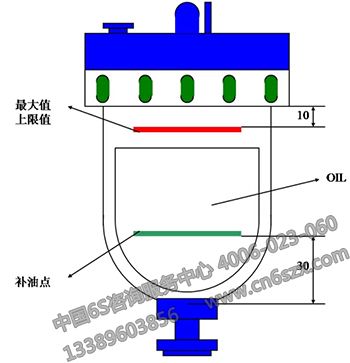

7、目視化管理—空壓油壺/過濾器標示方法

7.1 目的：使空壓油壺里的油維持適當油量以延長什么 部位的壽命。

7.2 對象：空氣過濾器、調節器、空壓油壺。

7.3 標準

（1）、范圍以上限、下限(補油點)標示；

（2）、不干膠標示方法：

上限用紅色膠帶貼附；

下限(補油點)用油色膠帶貼附；

（3）、膠帶寬度為3-5mm；

（4）、膠帶附著在玻璃外部。

7.4 標示方法示范

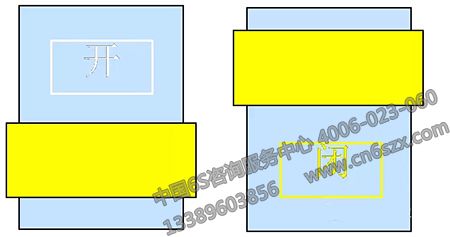

8、目視化管理—閥門開關狀態標示方法（1）

8.1 目的：在閥門正常工作時，易于判斷閥門的開關狀態，防止事故的發生。

8.2 對象：各類閥門。

8.3 標準

（1）、每次開關閥門時，標示牌的狀態應能方便地隨之改變；

（2）、閥門的開關標示牌應附著在顯眼的地方：

開：白色字；

關：黃色字；

移動條：黃色。

8.4 標示方法示范

8、閥門開關狀態標示方法（2）

8.1 目的：在施工及維修過程中，把已打開的閥門關閉或把關閉的閥門打開時，在白色標簽上記錄日期、時間與操作人的姓名之后掛在閥門上，并在施工及維修后撤掉，防止誤操作。

8.2 對象：球閥、止回閥。

8.3 標準

（1）、掛上指定標牌；

（2）、標牌類型有如下3種(雙面印刷)：

打開：綠底黑字；

關閉：紅底黑色；

非正常操作：黃底黑色；

（3）、使用非正常標牌時，需記入日期、作業人姓名；

（4）、閥的把手涂紅色油漆；

（5）、閥的主體涂黑色油漆；

（6）、流體的流向、閥門規格用黃色油漆標示。

8.4 標示方法示范
